M5CORE2のボタンを使う

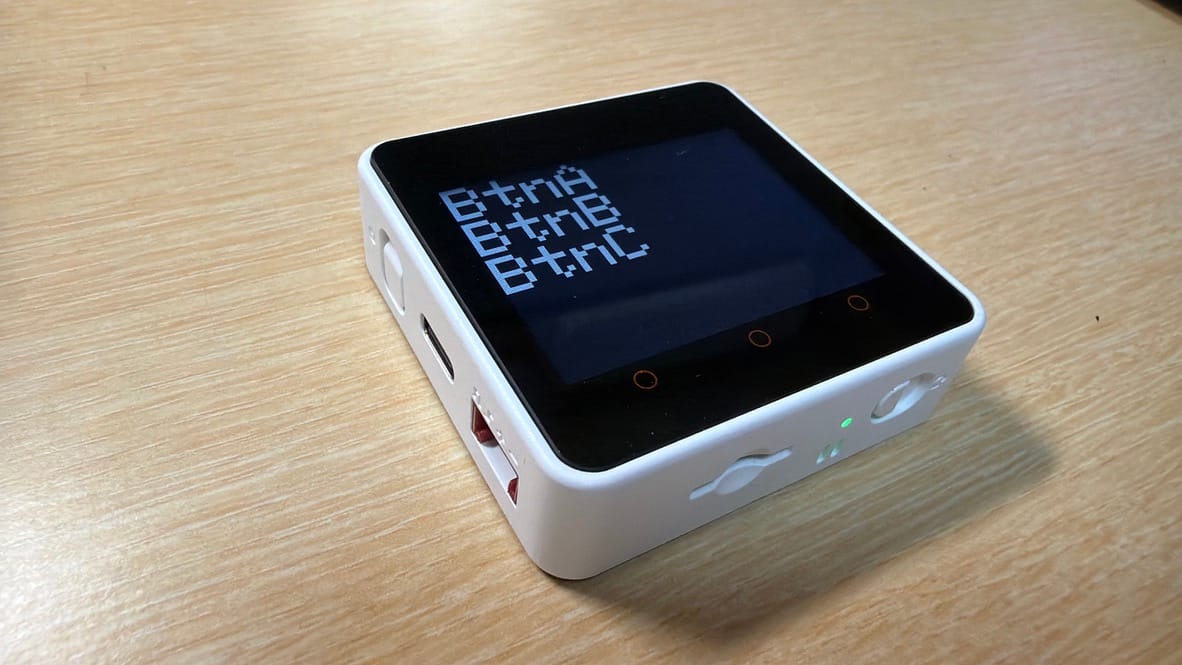

M5CORE2にはLCD画面に３個のタッチボタンA 、B、Cがあります。LCDの下方に並んでいる３つの赤丸の箇所がボタンになっており、ボタン操作のAPI関数が準備されています。それぞれどのような動きをするのか確認しました。

ボタン操作関数

ボタンを操作する関数には下記があります。ボタンをどのように使うか目的により使い分けます。

• isPressed()・・・押している間１を返す。モーメンタリスイッチのように使える。
• wasPressed()・・・押したタイミングで１回だけ１を返す。押したタイミングを優先したい場合に使う。
• wasReleased()・・・離したタイミングで１回だけ１を返す。選択肢の中から選ぶような操作に使う。
• pressedFor(t)・・・t[ms]以上長押しすると１を返す。その後も押し続けている間は１を返し続ける。
• wasReleasefor(t)・・・t[ms]以上長押しすると１回だけ１を返す。長押しによる選択操作の場合。

ボタンプレスとリリースの関数

isPressed()をボタンA 、wasPressed()をボタンB、wasReleased()をボタンCに割り付けて動きを確認してみました。プログラムは下記です。A、B、Cの各ボタンを押したときにそれぞれA、B、CをLCD画面に印字します。

#include <M5Core2.h>

void setup() {
    M5.begin();
    M5.Lcd.setTextSize(6);
}

void loop() {
    M5.update();//ボタンの状態を更新するために必要

    if (M5.BtnA.isPressed()) {
        M5.Lcd.print('A');
    }
    else if (M5.BtnB.wasPressed()) {
        M5.Lcd.print('B');
    }
    else if (M5.BtnC.wasReleased()) {
        M5.Lcd.print('C');
    }
    delay(100);//繰り返し時間調整
}
Code language: C++ (cpp)

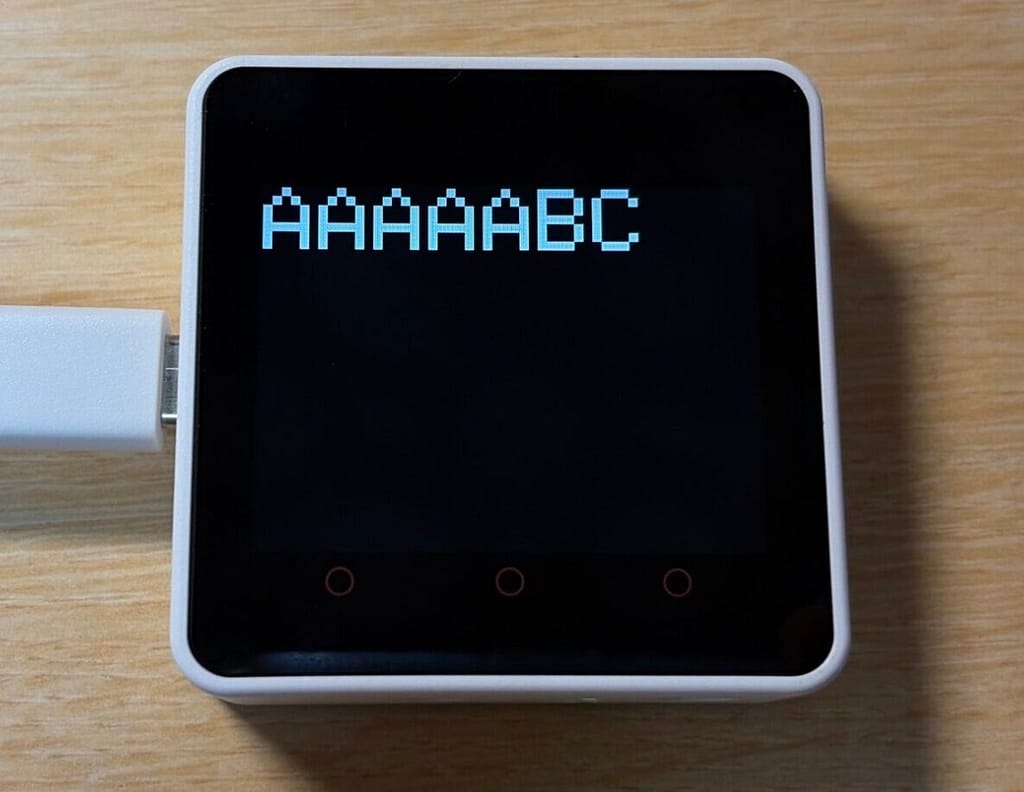

isPressed()は押している間ずっとAを繰り返し印字し続けます。wasPressed()は押した瞬間に印字され、押し続けても１回しか印字されません。wasReleased()は手を離した瞬間に印字されます。プログラム中にdelay(100)を入れています。これを入れないとisPressed()ではあっという間に画面が文字Aで埋め尽くされてしまうため、程良いディレーを入れています。下記画像は各ボタンそれぞれ１秒間押し続けた後に指を離したときの表示状態です。

長押しのプレスとリリースの関数

長押しの関数pressedFor(t)とwasReleasefor(t)の動作を確認します。ボタンAにpressedFor(t)、ボタンBにwasReleasefor(t)を使います。tは長押しの時間msです。プログラムは以下です。

#include <M5Core2.h>

void setup() {
    M5.begin();
    M5.Lcd.setTextSize(6);
}

void loop() {
    M5.update();//ボタンの状態を更新するために必要

    if (M5.BtnA.pressedFor(1000)) {
        M5.Lcd.print('A');
    }
    else if (M5.BtnB.wasReleasefor(1000)) {
        M5.Lcd.print('B');
    }
    delay(100);//繰り返し時間調整
}
Code language: C++ (cpp)

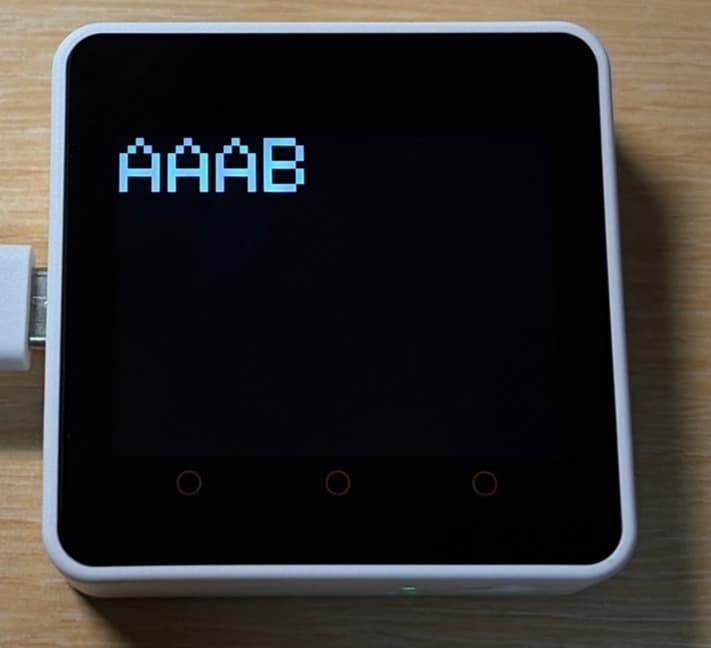

pressedFor(t)はt[ms]間押し続けるとAを印字しますが、引き続き押しづつけるとループサイクルで印字を繰り返します。wasRelesasefor(t)はt[ms]間押し続けて、手を離したタイミングで印字しますのでt[ms]以上押し続けても１回しか印字されません。

まとめ

異なる動きのボタン操作API関数が各種準備されているので、用途にあった動きを容易に実現できそうです。
